机床说明：

NAIGOO N150型数控滚齿机是一款5轴/6轴的立式数控滚齿机，可以通过展成或分度方式加工齿轴、齿轮（直齿、斜齿、鼓形齿等）、蜗轮、同齿轮、花键等。N150型数控滚齿机配备了Higerman数控系统，电子齿轮箱（EBD)功能及自主开发的滚齿机软件，人机对话式界面，无需系统编程，直接填表输入相关参数即可进行加工。

机床整体刚性强、精度稳定，可进行高速干切削、高速湿切削和硬齿面切削。广泛应用于减速机、电动工具、智能定居、摩托车等行业的齿类加工。

机床特点：

■ 全数控   采用  Higerman数控系统，机床各运动轴进行CNC控制及 B、C、X、Z 为联动轴，由电子齿轮箱(程序)完成切齿时的分齿运动、进给补偿运动、差动进给补偿运动，增加了机床的功能（如滚削小锥度及鼓形齿轮等变得极为简单）；缩短了传动链，同时采用半闭环或全闭环控制后通过数控补偿可以提高各轴的定位精度和重复定位精度，从而提高了机床的加工精度及 Cp 值，增加了机床的可靠性；换品种时由于省去了计算及换分齿挂轮及差动挂轮、进给及主轴换档的时间，从而减少了辅助加工时间，增加了机床的柔性。

■ 高效率   机床拥有高转速的刀具主轴和高转速的工作台，同时保证较高的回转精度（径向跳动精度≤0.002mm,轴向窜动精度≤0.002mm）；大大提高切削效率；适合采用多头滚刀强力大走刀量高速切削,加工效率高； 采用内置式油压夹头锁紧装置以及法兰式工装安装方式。

不同模数、不同齿数、不同螺旋角及不同螺旋方向的双联及多联齿轮可在一次安装下完成齿部的滚切,还能单分度铣槽；

■ 高精度   采用了大量的进口名牌配套件来提高机床的速度、精度、可靠性，高精度具有预加负荷的高刚性直线导轨、滚珠丝杆、滚动轴承、精密主轴、伺服电机及数控技术，使机床在高速加工的条件下精度得到保证并有所提高；

■ 高刚性   机床机身采用耐磨性和消震性优的HT300灰口铸铁,经两次去应力退火，保证尺寸稳定性，防止变形开裂。机床采用进口HIWIN具有用预载的、无隙滚珠丝杆驱动的进给系统以及采用进口滚柱式加阻尼和预负荷的直线滚动导轨，毋需维护且保持久的高精度，工作台分度采用具有消除间隙蜗轮蜗杆副及阻尼机构；

■ 功能复合   工件一次装夹中可以完成多道工序加工，从而提高工件的加工效率甚至精度，如：自动上料、滚齿、二次滚齿、多工艺滚齿、去毛刺、自动下料；

■ 自动化程度高   具有自动上、下料自动夹紧装置，24 小时连续不断的工作能力；

■ 环境友好   安装油雾分离器，使排出的只是不含油的雾；

■ 智能化与信息化   数字化控制技术、传感器技术、信息技术和网络控制技术结合在一起使数控齿轮加工机床的智能化水平更高。实现误差补偿、防撞功能、过载保护、对齿啮合、加工余量分配、刀具磨损、零编程界面、多功能加工软件、机器人在机床间搬运工件时的自动识别、远程控制、远程诊断等功能；

■ 高的柔性   实现批量生产的准备时间短；

产品设计、制造及验收标准：

符合GB/T9061-2006         金属切削设备通用技术条件

符合GB15760-2004         金属切削设备安全防护通用技术条件

符合GB/T10095-2008 6-7级     圆柱齿轮精度标准

符合GB/TT2363-1990 6-7级     小模数渐开线圆柱齿轮基本齿廓和精度标准

符合机床在设制造及度量方面ISO国际标准

符合噪音级别ISO 1683：2015-09

机床静态精度

* 主轴径向跳动≤0.002mm;主轴端面跳动≤0.002mm ；

* 主轴与尾顶同心度≤0.003mm

* 丝杠导程误差≤0.008mm（全行程），直线滚动导轨精度≤0.003mm

* Z、X轴的重复定位精度为±0.002mm

*加工齿轮精度等级：GB/T10095-2008 6-7级和GB/TT2363-1990  6-7级

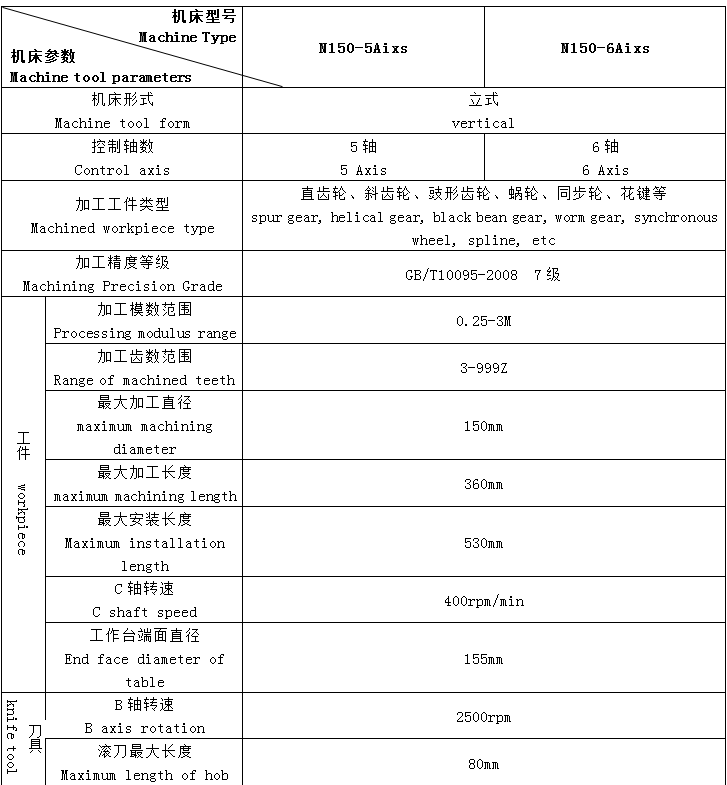

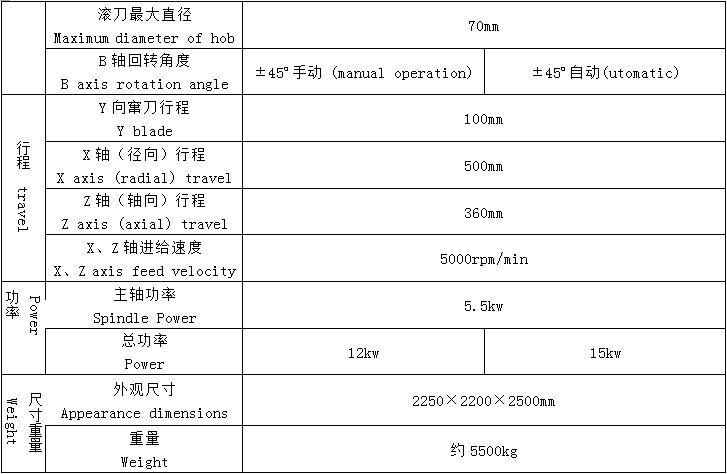

机床参数：
